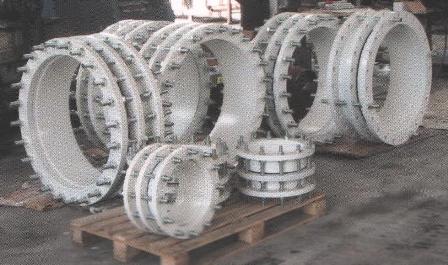

GIUNTO DI SMONTAGGIO
Caratteristiche
- Giunti realizzati completamente in acciaio con guarnizione
in gomma.
- Corpo in acciaio al carbonio
- Flange in acciaio al carbonio
- Tiranti e dadi in acciaio al carbonio (galvanizzati e inox
a richiesta)
- Rivestimento con vernice (RAL a richiesta e/o
possibilitą di rivestimento con resine epossidiche atossiche)
Detti giunti hanno lo scartamento variabile
entro certi limiti agendo sui tiranti di serraggio. La corsa per il tipo a
due flange č di 5 mm. per tutte le misure, mentre per il tipo a tre flange č
variabile da circa 25 a 140 mm. secondo il DN e le necessitą del cliente.
Questi giunti consentono un agevole intervento di montaggio e successivo
smontaggio
delle apparecchiature idrauliche su tubazioni rigide.
I giunti possono essere forniti nelle serie UNI PN
6 - 10 - 16 - 25 - 40 e ANSI 150 e 300 per DN compresi tra
40
e
2000
mm.
|
DN |
a
due flange |
a
tre flange |
|
L |
C |
L - max |
L - min |
C |
|
40 |
95 |
5 |
200 |
170 |
25 |
|
50 |
95 |
5 |
200 |
170 |
25 |
|
65 |
95 |
5 |
200 |
170 |
25 |
|
80 |
95 |
5 |
200 |
170 |
25 |
|
100 |
95 |
5 |
200 |
170 |
25 |
|
125 |
95 |
5 |
200 |
170 |
25 |
|
150 |
105 |
5 |
200 |
170 |
25 |
|
200 |
115 |
5 |
220 |
190 |
25 |
|
250 |
115 |
5 |
220 |
190 |
25 |
|
300 |
115 |
5 |
220 |
190 |
25 |
|
350 |
125 |
5 |
220 |
190 |
25 |
|
400 |
135 |
5 |
250 |
220 |
25 |
|
450 |
135 |
5 |
250 |
220 |
25 |
|
500 |
135 |
5 |
280 |
240 |
25 |
|
600 |
150 |
5 |
280 |
240 |
30 |
|
700 |
150 |
5 |
320 |
270 |
40 |
|
800 |
180 |
5 |
320 |
270 |
50 |
|
900 |
180 |
5 |
350 |
290 |
60 |
|
1000 |
210 |
5 |
350 |
290 |
60 |
|
1200 |
210 |
5 |
400 |
320 |
80 |
|
1400 |
230 |
5 |
450 |
360 |
90 |
|
1600 |
250 |
5 |
500 |
400 |
100 |
|
1800 |
250 |
5 |
550 |
430 |
120 |
|
2000 |
250 |
5 |
600 |
460 |
140 |
